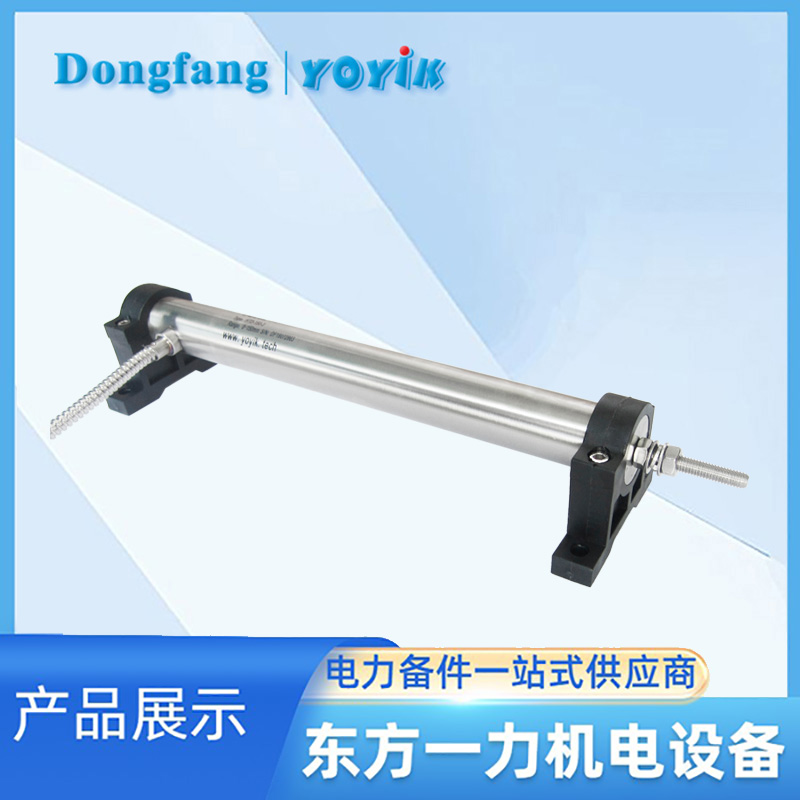

位移傳感器5000TDZ-A、6000TDZ-A LVDT油動機行程傳感器

位移傳感器5000TDZ-A、6000TDZ-A系列傳感器是六線制傳感器，其內部結構基于鐵芯可移動的變壓器原理。傳感器由三組線圈組成，包括一組初級線圈和兩組次級線圈。正確的接線有助于確保傳感器的正常工作和準確測量。

內部結構：

• 初級線圈：傳感器的輸入端，由一組線圈組成。這些線圈繞繞在鐵芯上，并通過引出線棕和黃連接到外部電源。
• 鐵芯：位移傳感器的鐵芯是一個可移動的部件。它的位置隨著受測物體的位移而改變。鐵芯的移動會影響到次級線圈中感應出的電壓信號。
• 次級線圈：傳感器的輸出端，由兩組線圈組成。一組次級線圈的引出線為黑和綠，另一組次級線圈的引出線為藍和紅。這兩組線圈繞繞在鐵芯周?chē)?

接線方法：

• 連接初級線圈：將初級線圈的引出線棕和黃連接到適當?shù)碾娫矗蕴峁┧璧碾娏?。確保正確連接并符合電源規格要求。
• 連接次級線圈：將一組次級線圈的引出線黑和綠連接到電壓源，將另一組次級線圈的引出線藍和紅保持未連接或不接地。這樣設置后，綠線和藍線之間的電壓差將作為差動輸出信號。
