轉速傳感器SZCB-01-A2-B1-C3信號與轉速之間的非線性關系解析

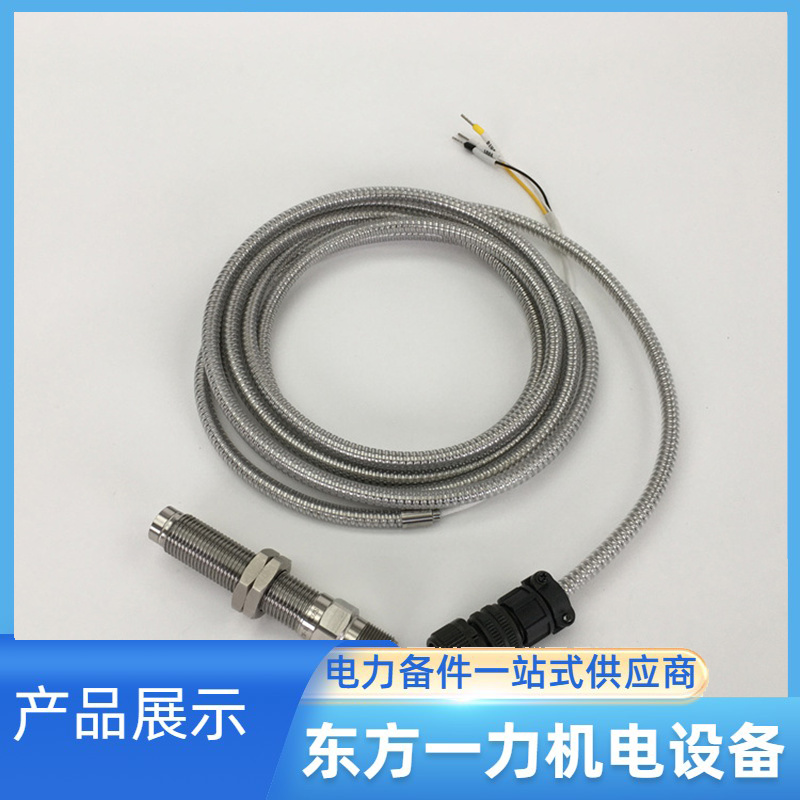

磁阻轉速傳感器SZCB-01-A2-B1-C3是一種磁阻式轉速傳感器，用于測量機組的轉速。它通過感知附近鐵磁物體的運動來產生信號，進而實現轉速的測量。

工作原理如下：

• 磁場發射： 傳感器內部包含一個磁鋼，它會產生一個磁場。這個磁場會通過傳感器的某個特定位置傳播。
• 鐵磁物體感應： 當機組的鐵磁物體（例如齒輪齒）在運動時，它會進入傳感器的磁場范圍。鐵磁物體的接近會改變磁場的強度，從而引起傳感器內部的磁阻變化。
• 磁阻變化： 傳感器的內部包括一個磁阻元件，例如磁阻傳感器。當鐵磁物體接近時，它會改變磁路的磁阻，從而導致磁阻元件的阻值發生變化。
• 信號處理： 傳感器通過感應的磁阻變化進行信號處理，將其轉換為與轉速相關的輸出信號。這個輸出信號可以是電壓信號或電流信號，其頻率和幅度與機組的轉速有關。

磁阻式傳感器的信號幅度與轉速之間的關系一般是非線性的。隨著鐵磁物體運動速度的增加，磁場的變化會更加明顯，導致磁阻元件的阻值變化更大，從而產生更高幅度的信號。因此，傳感器的輸出信號幅度通常會隨著轉速的增加而增加。
需要注意的是，傳感器的信號幅度與轉速之間的具體關系可能受到傳感器設計、磁場強度、鐵磁物體的性質等因素的影響。在實際應用中，可以通過校準和實驗來建立信號幅度與轉速之間的關系，以獲得準確的轉速測量結果。

德陽東方一力主要針對電廠鋼廠操控系統元件的供應與成套，主營商品包括汽輪機發電機組EHC系統、TSI系統、DEH系統相關備品配件，以下是我司經營的產品：
壓差發訊器 CM-I
直線位移傳感器 4000TDZ-B
轉速傳感器 SZCB-01-B01
雙支端面鉑熱電阻 WZPM2-001
鎧裝熱電偶 TE-202 TC03A2-KY-2B/S12
控制系統LVDT HL-3-150-15
雙支鉑熱電阻PT100 WZPK2-8
傳感器 NA1000D
位移傳感器 TDZ-1-100
氫氣檢漏儀變送器 LH1500-B
差壓開關 CMS
差壓開關 RC861CZ084HYM
轉速磁阻傳感器 CS-1-G-065-05-01
電路板 M83 ME8.530.016
轉速傳感器 CS-1-G-100-05-01
電加熱棒 ZJ-20-T6
不銹鋼油位計 YDW-250
膨脹監視儀 DF9032Max A/03/03
油動機行程傳感器 ZDET500B
熱電阻 WZPM2-201
氫氣傳感器 LH1500B
APH間隙測量探頭 GJCT-15-E
電加熱棒 ZJ-20-8B
LVDT傳感器 ZDET200B
稱重傳感器 AC19387-1
