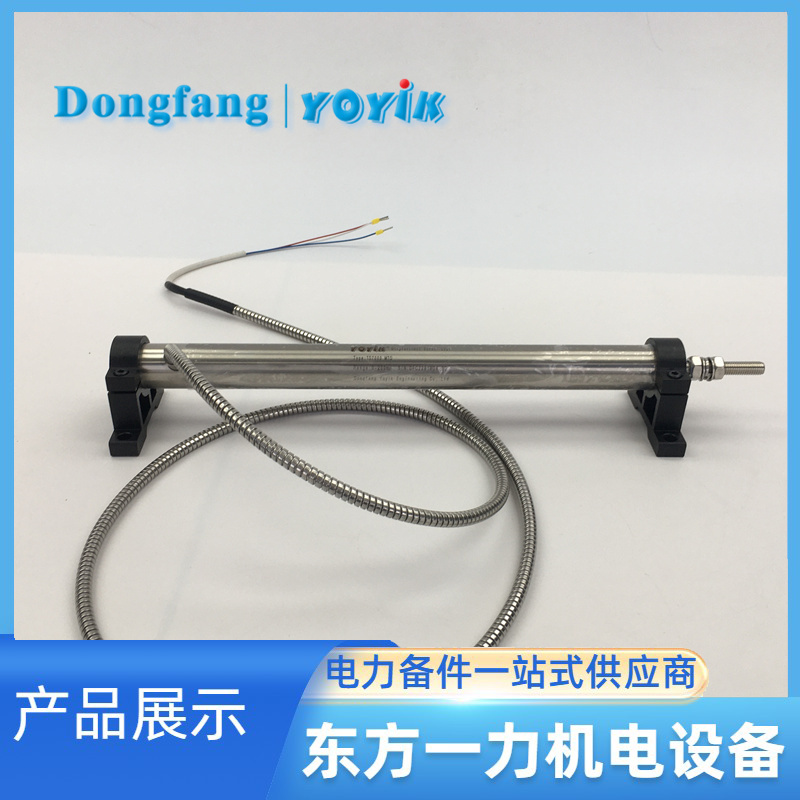

LVDT位移傳感器7000TD-E的內部結構與差動電壓輸出機制
LVDT（Linear Variable Differential Transformer）位移傳感器7000TD-E是一種通過差動電感原理將機械量轉變?yōu)殡娏康膫鞲衅?。其基本工作原理涉及線圈、鐵芯和感應電動勢。
以下是LVDT位移傳感器7000TD-E將機械量轉變?yōu)殡娏康脑敿?xì)過程：
-
內部結構： LVDT內部包括測桿、外殼、線圈和鐵芯。測桿是與被測機械部件連接的移動部分，線圈則是固定在外殼內的線圈，鐵芯則位于測桿的中央。
-
工作原理： 當LVDT與被測機械部件相連時，測桿的位置發生變化。線圈中通有交變電流，而鐵芯在測桿的移動過程中會引起感應電動勢的變化。
-
電感變化： 隨著測桿的位置變化，鐵芯在線圈內的感應電動勢也會變化。這是因?yàn)殍F芯的位置改變導致了線圈的感應電感發生變化。
-
差動電感原理： LVDT中有兩個相鄰的次級線圈，它們與主線圈相連。感應電動勢的變化在這兩個次級線圈中產生差動電壓，這就是差動電感原理的應用。差動電壓正比于測桿的位移。
-
輸出電壓： 差動電壓作為L(zhǎng)VDT的輸出信號，它的幅度和極性都與測桿的位置成正比。因此，通過測量這個輸出電壓，可以確定測桿的準確位置。
總體而言，LVDT位移傳感器7000TD-E通過測量次級線圈之間的差動電壓，將與測桿位置相關的機械量轉變?yōu)殡娏枯敵?。這種設計具有高精度、穩定性好的特點，因此在工業領域中廣泛應用于測量和控制系統。
