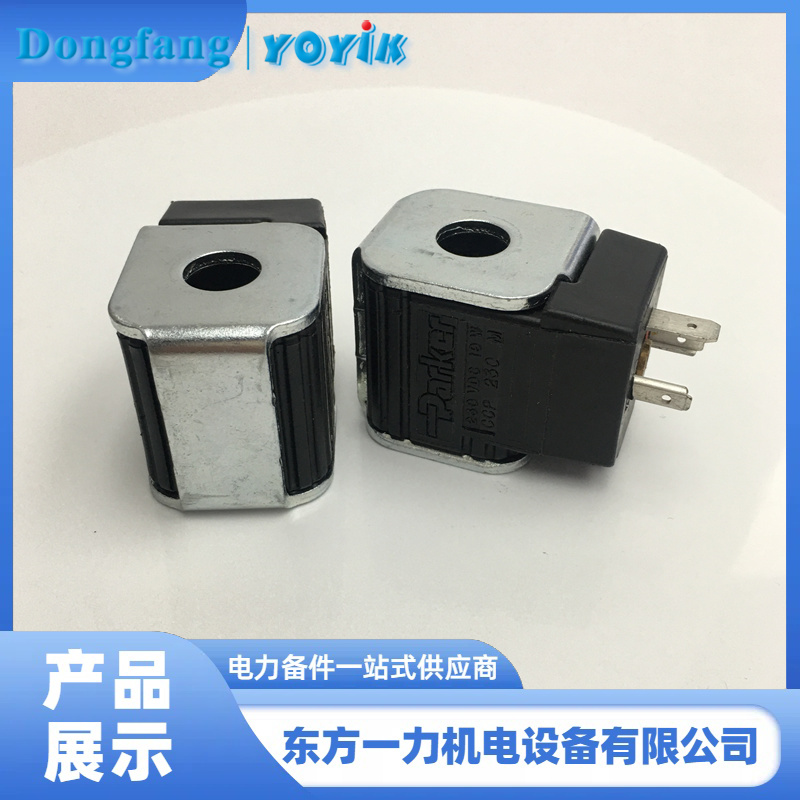

AST電磁閥3D01A009失電觸發的汽輪機安全停機流程

當AST電磁閥3D01A009（四只）失電時，會觸發一系列關鍵操作，這些操作旨在迅速關閉汽輪機的所有蒸汽進汽閥門，以確保汽輪機的安全停機。以下是詳細的操作過程：

電磁閥狀態變化：
正常情況下，AST電磁閥3D01A009是被通電勵磁而處于關閉狀態，這阻止了AST母管（也稱為自動停機危急遮斷母管）上的抗燃油泄油通道，確保蒸汽閥執行機構活塞下腔能夠建立起必要的油壓。
當AST電磁閥3D01A009失電時，它們會打開，從而打開AST母管上的泄油通道。
泄油過程：
一旦AST電磁閥3D01A009打開，AST母管內的抗燃油開始通過打開的電磁閥迅速泄放。由于A(yíng)ST母管連接著所有蒸汽閥執行機構的油源，因此這會導致執行機構活塞下腔的油壓迅速降低。
蒸汽閥關閉：
隨著執行機構活塞下腔油壓的降低，蒸汽閥的執行機構（通常是液壓活塞）會受到彈簧力或其他復位機構的作用，推動蒸汽閥門關閉。這個過程是迅速的，因?yàn)橛蛪旱慕档褪撬查g的，且彈簧力或復位機構會立即響應。
汽輪機停機：
所有蒸汽進汽閥門的關閉切斷了汽輪機的蒸汽供應，導致汽輪機失去動力來源，從而迅速減速并停機。這是危急遮斷系統設計的核心目的，即在檢測到任何可能導致汽輪機嚴重?fù)p壞的異常情況時，迅速切斷蒸汽供應，保護機組安全。
冗余與可靠性：
AST電磁閥3D01A009采用串并聯布置，提供了多重保護。每個通道中至少需有一只電磁閥打開才能導致停機，這種設計提高了系統的可靠性和容錯能力。即使四只AST電磁閥3D01A009中有一只損壞或拒動作，也不會影響整個系統的停機功能。
綜上所述，AST電磁閥3D01A009失電時，會導致AST母管泄油，蒸汽閥執行機構油壓降低，進而觸發蒸汽閥迅速關閉，最終實現汽輪機的安全停機。這一過程是自動的、迅速的，并且具有高度的可靠性和冗余性。
