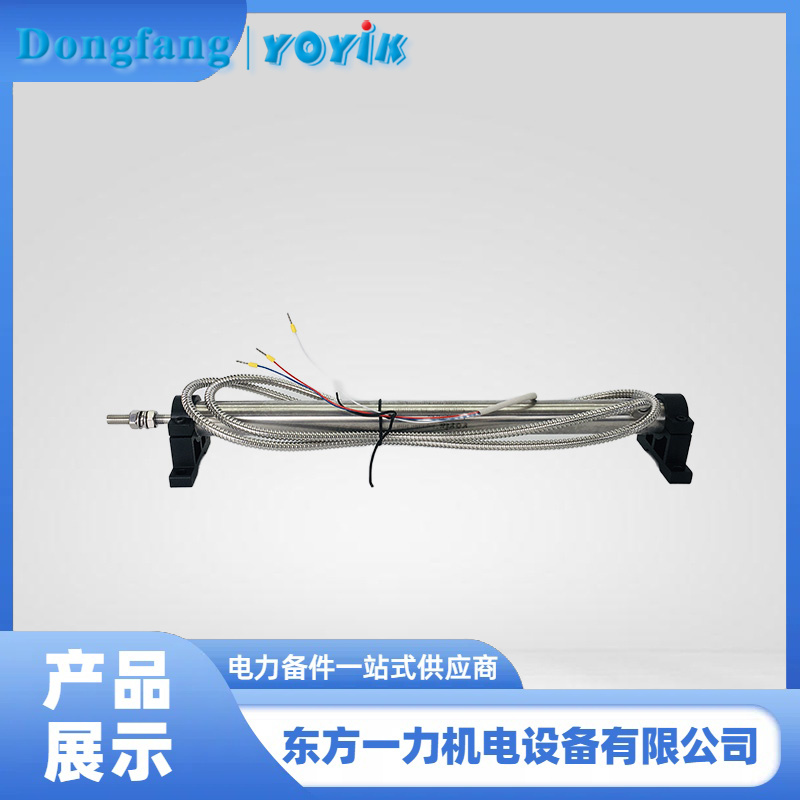

2000TDZ-A位置傳感器高精度線性比例輸出

位置傳感器2000TDZ-A輸出的電壓信號與量程之間成比例的關系主要基于其工作原理和內部結構設計。
一、工作原理
位置傳感器2000TDZ-A的工作原理基于電磁感應和差動變壓器原理。當初級線圈（激勵線圈）通入交流電壓時，會產生一個交變磁場。鐵芯（可動金屬芯棒）位于初級線圈和兩個次級線圈之間，隨著被測物體的位移而移動。鐵芯的移動會改變其與初級線圈和次級線圈之間的互感量，從而改變次級線圈中感應的電壓。由于兩個次級線圈以相反的方向繞制，因此它們輸出的電壓信號是差動的，即兩個次級線圈輸出電壓之差與鐵芯的位移量成線性關系。
二、輸出電壓與量程的比例關系
線性關系：
當鐵芯在傳感器的有效量程內移動時，兩個次級線圈輸出電壓的差值與鐵芯的位移量呈嚴格的線性關系。這意味著，無論鐵芯在量程內的哪個位置，輸出電壓的增量都與鐵芯的位移增量成正比。
輸出電壓范圍：
傳感器輸出的電壓信號范圍也與其量程相對應。例如，對于某個特定型號的LVDT傳感器，其輸出電壓范圍可能為0-5VDC或4-20mA等。在這個范圍內，輸出電壓的變化與鐵芯的位移量成線性比例。
比例系數：
比例系數是描述輸出電壓與位移量之間線性關系的一個重要參數。它表示單位位移量對應的輸出電壓變化量。比例系數的大小取決于傳感器的設計參數和制造工藝等因素。
三、實際應用
在實際應用中，通過測量LVDT傳感器輸出的電壓信號，可以準確地計算出被測物體的位移量。由于LVDT傳感器具有高精度、高穩定性和無摩擦測量等優點，因此被廣泛應用于工業自動化、機械制造、航空航天等領域中的位移測量和控制系統中。
綜上所述，位置傳感器2000TDZ-A輸出的電壓信號與量程之間成嚴格的線性比例關系。這種關系是通過傳感器的內部結構設計和工作原理實現的，確保了測量的準確性和可靠性。
