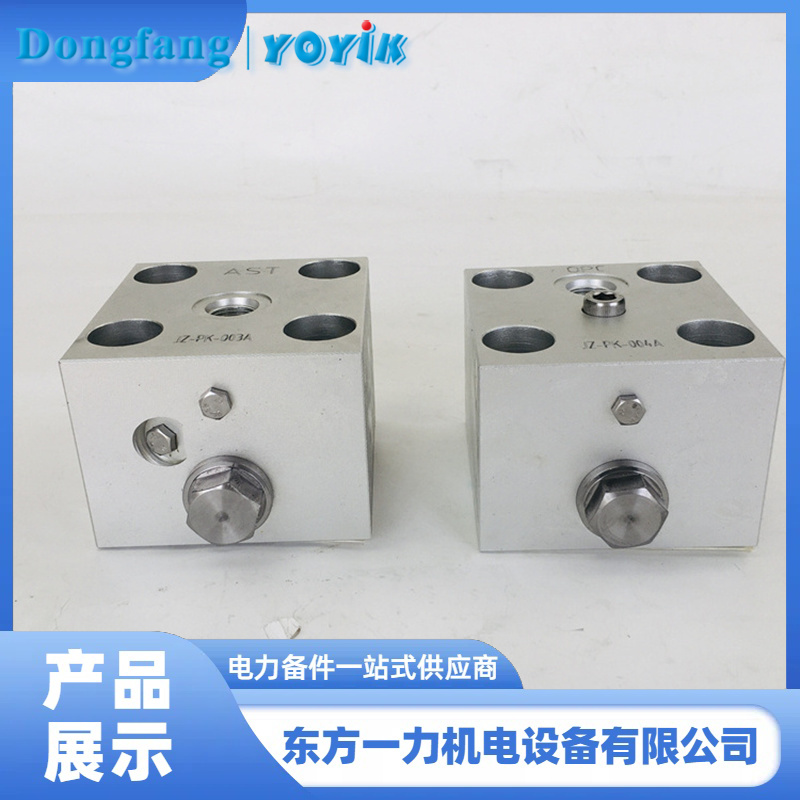

AST電磁閥JZPK-003A-24DC汽輪機安全的二級閥

AST（自動停機遮斷）系統是汽輪機安全運行的關鍵組成部分，主要用于在檢測到異常情況時迅速切斷汽輪機的進汽，以防止可能發生的嚴重?fù)p傷事故。AST系統的執行元件包括AST電磁閥、隔膜閥和壓力開關等。以下是對AST二級閥JZPK-003A-24DC主要作用的詳細介紹：

AST二級閥JZPK-003A-24DC的組成：
AST系統包含兩級閥：第一級是電磁閥，第二級是油壓控制閥。
AST二級閥的作用：
油壓控制：AST二級閥主要通過油壓控制來實現其功能。在正常運行時，AST二級閥處于關閉狀態，保持保安油壓，確保所有蒸汽閥執行機構活塞下腔的油壓能夠建立起來。
緊急停機：當汽輪機的運行參數超過其運行限制值時，ETS（緊急停機系統）會發出信號，使得AST電磁閥失電，導致一級閥開啟。隨后，二級閥在油壓的作用下左移，保安油泄壓，從而迅速關閉所有蒸汽閥，實現緊急停機。
AST二級閥的工作原理：
正常運行狀態：在正常運行時，AST電磁閥通電勵磁，保持關閉狀態，封閉了AST母管上的抗燃油泄油通道。這使得蒸汽閥執行機構活塞下腔的油壓得以維持。
異常狀態：當檢測到異常情況（如超速、軸承油壓過低等），ETS系統會發送信號，使AST電磁閥失電，導致一級閥開啟。此時，二級閥在油壓的作用下左移，泄放保安油，導致蒸汽閥執行機構活塞下腔的油壓下降，進而關閉所有蒸汽閥。
AST二級閥的布置：
AST電磁閥通常采用串并聯布置，提供多重保護。每個通道中至少需要一只電磁閥打開，才能導致停機。這種設計提高了系統的可靠性，即使四只AST電磁閥中任意一只損壞或拒動作，也不會引起停機。
AST二級閥的安全性：
AST二級閥的設計確保了在檢測到任何異常情況時，能夠迅速響應并切斷汽輪機的進汽，從而保護汽輪機免受嚴重?fù)p傷。這種快速反應機制是汽輪機安全運行的重要保障。
總結來說，AST二級閥JZPK-003A-24DC的主要作用是在緊急情況下通過油壓控制迅速泄放保安油，關閉所有蒸汽閥，實現汽輪機的緊急停機，從而保護汽輪機的安全運行。
