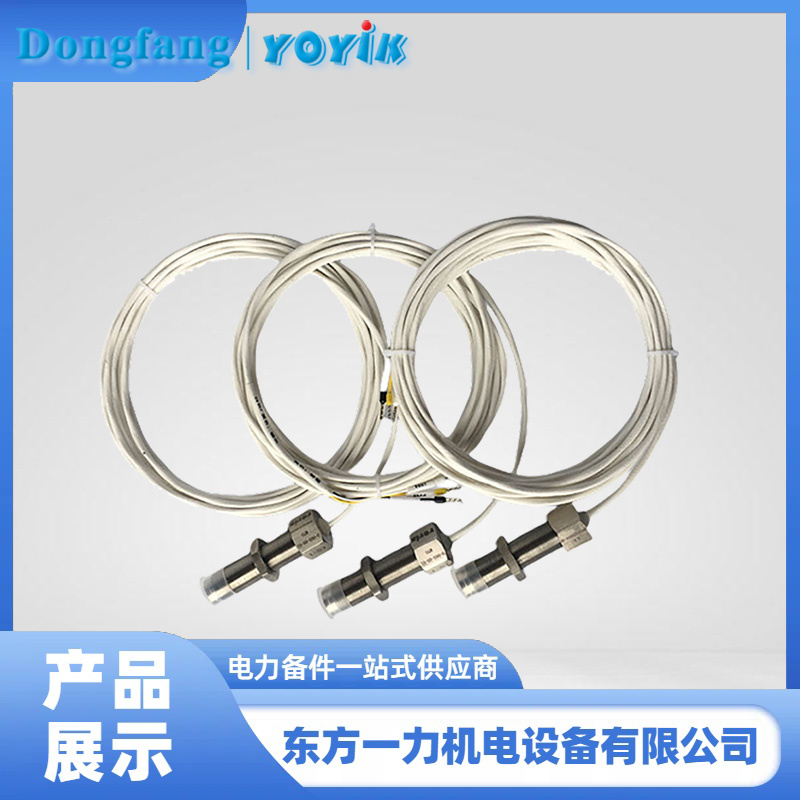

轉速傳感器CS-1-G-100-03-01直線運動速度測量
產品負責人：黃麗 13547079933 0838-2207616
當轉速傳感器CS-1-G-100-03-01用于測量直線運動速度時，其工作原理與測量旋轉速度時類似，但需要進行一些適應性的調整。
1. 基本構成與原理
構成：傳感器主要包括一個永磁體鐵芯、繞在鐵芯上的線圈（感應線圈），以及一個與被測物體同步移動的齒條。齒條上均勻分布著齒，這些齒與旋轉齒輪上的齒具有相似的功能。
原理：當齒條隨著被測物體移動時，它會周期性地接近和遠離傳感器探頭。這種接近和遠離的動作會導致探頭中磁通量的周期性變化，從而在感應線圈中產生電動勢。
2. 信號產生與處理
信號產生：當齒條的齒靠近探頭時，鐵芯的磁通量增大；當齒槽（即齒與齒之間的空隙）靠近探頭時，磁通量減小。這種磁通量的周期性變化會在感應線圈中產生周期性的電動勢變化，進而產生正負脈沖信號。
信號處理：這些脈沖信號經過整形放大器后，被轉換為方波脈沖信號。每個脈沖都代表齒條上的一個齒經過探頭的動作。
3. 速度測量
頻率測量：通過測量單位時間內（如每秒）探頭接收到的脈沖數量（即方波脈沖信號的頻率），可以計算出齒條（即被測物體）的移動速度。脈沖頻率與被測物體的速度成正比。
距離測量（可選）：如果知道齒條的齒距（即相鄰兩個齒之間的距離），還可以通過測量脈沖數量來計算被測物體移動的總距離。
4. 方向測量（可選）
如果需要測量直線運動的方向，可以像測量旋轉方向那樣，采用兩個探頭，并使它們相對于齒條的位置相差一定的距離（如1/4個齒距）。通過比較兩個探頭產生的脈沖信號的相位差，可以確定被測物體的移動方向。
5. 優缺點
優點：傳感器結構簡單，對溫度變化等環境條件要求不高，無需提供電源（自供電），工作穩定可靠。
缺點：與測量旋轉速度時類似，傳感器在測量低速度時可能面臨挑戰，因為速度很低時，探頭磁通變化率太小，線圈感應電勢太小，可能導致測量不準確。此外，速度過高超出工作頻率范圍也無法正確工作。
綜上所述，轉速傳感器CS-1-G-100-03-01在測量直線運動速度時，通過利用齒條與探頭之間的相對運動產生的磁通量變化來產生脈沖信號，并通過測量這些脈沖信號的頻率來計算被測物體的速度。這種傳感器具有簡單、穩定可靠等優點，但在低速度和高速度測量方面可能存在一定的限制。
