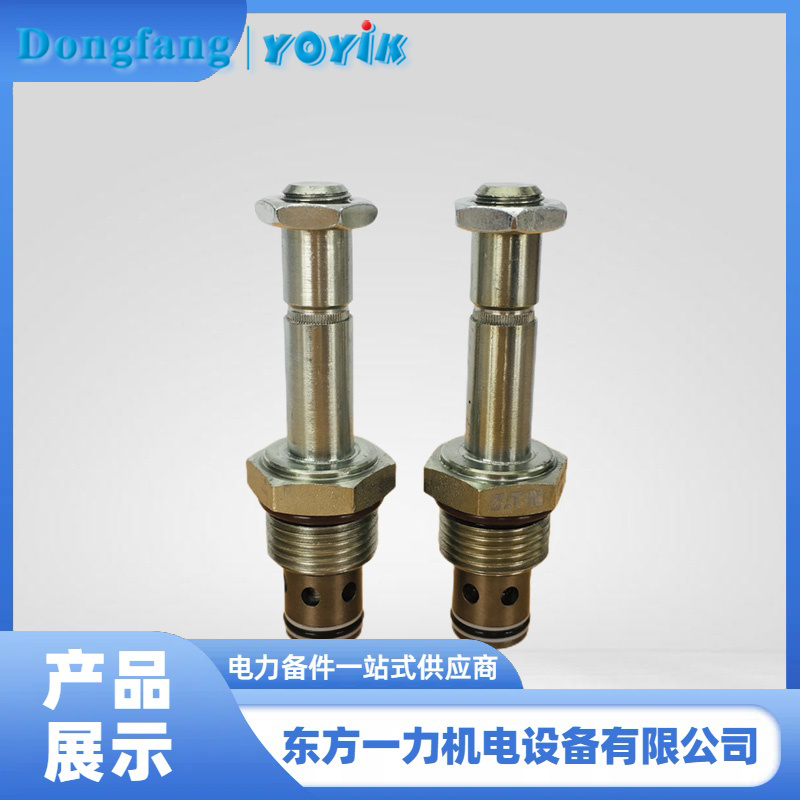

AST電磁閥SV4-10V-0-220AG液壓調節系統備件
產品介紹人：黃麗 13547079933 0838-2207616
在液壓調節系統中，AST電磁閥SV4-10V-0-220AG扮演著至關重要的角色，并與其他組件緊密配合以實現系統的穩定運行。以下是對AST電磁閥SV4-10V-0-220AG與其他組件配合方式的詳細解析：
AST電磁閥通常用于控制液壓流動方向，是工業控制系統中調整介質方向、流量、速度和其他參數的重要執行器。在液壓調節系統中，AST電磁閥主要用于在接收到停機信號時，通過控制油路的通斷來觸發蒸汽閥門的關閉，從而實現汽機的停機保護。
與危急遮斷母管的配合：
AST電磁閥在通電狀態下呈現關閉狀態，確保危急遮斷母管上的AST油泄油通道被有效封閉，維持危急遮斷油壓的穩定。
當電磁閥失電并打開時，危急遮斷母管內的油便會泄出，導致危急遮斷油壓下降，最終觸發所有蒸汽閥門關閉。
與OPC電磁閥的配合：
OPC電磁閥受DEH控制器中OPC部分的調控，與AST電磁閥并聯布置，但功能有所不同。OPC電磁閥主要用于在汽輪機轉速達到或超過103%額定轉速時，釋放OPC母管中的油壓，使調節汽閥迅速關閉。
當OPC電磁閥動作時，單向閥能夠保持AST的油壓穩定，僅釋放OPC油。而當AST電磁閥動作導致AST油路油壓下降時，單向閥會打開，導致OPC油壓也相應下降。
與單向閥的配合：
單向閥被安裝在危急遮斷油路（AST）和超速保護控制油路（OPC）之間，作為AST油和OPC油之間的轉換接口。
單向閥的存在確保了當OPC電磁閥或AST電磁閥動作時，油路的壓力變化能夠按照預定的方式進行，從而避免了對系統造成不必要的沖擊或損壞。
與ASP管路的配合：
ASP管路上裝有兩組壓力開關和一個就地顯示壓力表，用于實時監測ASP壓力。
這些監測設備為AST電磁閥的在線試驗功能提供了必要的支持，確保了AST電磁閥在系統中的可靠性和穩定性。
綜上所述，AST電磁閥SV4-10V-0-220AG在液壓調節系統中與其他組件的配合是復雜而精細的。它們共同協作，確保了系統的穩定運行和汽機的安全停機。
德陽東方一力機電設備有限公司是經營電廠電站泵閥產品的公司：包括電磁閥、電磁閥線圈、定冷水泵、截止閥、柱塞泵、循環泵、油封、伺服閥、膜片、金屬軟管、主油泵等，以下產品是我們經銷的產品，熱誠歡迎新老客戶來電咨詢采購！
真空泵 HN21C-A2
供油泵 NSNH210R36E6.7W23
O型密封圈 XM-27-2.5-J8
皮囊 NXQ-AB-100/10-L-Y
調節閥驅動模塊（伺服卡） FBMSVH
葉輪 DFB125-80-250-02
電動截止閥 J961Y-P54.5150I
截止閥 J65Y-630
伺服閥 G761-3034B
ETS試驗電磁閥 SV4-10V-C-0-00
OPC線圈 CCP230M
定子冷卻水泵機封 DFB 80-50-220
蓄能器皮囊 NXQ-25/31.5-L-Y
真空泵后銅套軸瓦 P-1825B
變頻控制柜 SDBK-132
皮囊 NXQ-A-10/10-F-Y
高壓球閥 HKB-M27*1.5-1212-02X
橡膠密封件 LXF100/1.6C/P
中調門伺服閥 PSSV-890-DF0056
減壓閥 AW5000-10 調壓范圍:0.05～0.85MPa
伺服閥 4WS2EM6-22/20B11XNET210K17EV-100
密封油直流事故油泵聯軸器梅花墊 HSNH210-54
閘閥 Z41X-16Q
球閥 Q11H-100P
EH油主油泵電機 YB2-225M-4-B35-DIIBT4
測壓軟管 SMS-12/N1/4-305mm-B
截止閥 HQ14.115Z
密封圈 OR-299-V
威格士伺服閥 SM4-20(15)57-80/40-10-H607H
聯軸套 317090HA
鍵2 114鍵（22*135）
減速機 MO22250BGCC1
溫控閥 AVTA25 003N0109
氮?dú)饽颐芊獍?NXQ-A-10/20-F-Y
密封圈 AE02250200
再熱器進口堵閥 SD61H-P35.963 WCB
密封圈 HB4-56J8-99
溢流閥 DB10-2-30/315
頂軸油系統單向閥 A-Hb20L
壓力釋放閥 YSF16-55/50-KJTH
電動泵 65AY100A
