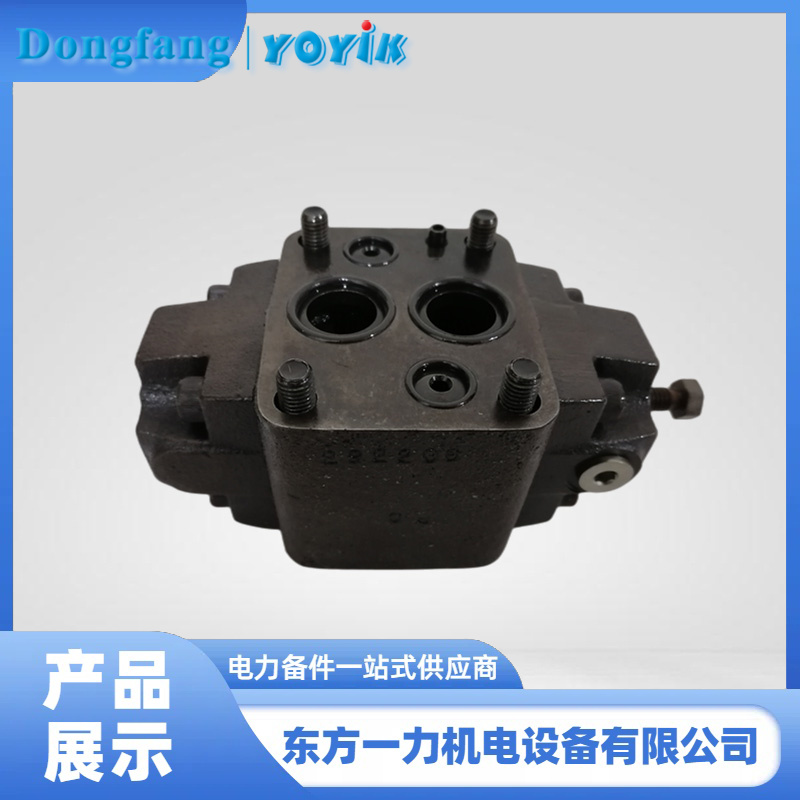

高壓保安油系統中壓力控制閥SR6MMV的協同工作

產品介紹人：黃麗 13547079933 0838-2207616

在高壓保安油的作用下，壓力控制閥SR6MMV的開啟過程涉及多個重要的閥門控制和油路操作。以下是詳細的步驟和原理解釋：

• 1. 機組正常運行時的高壓保安油流動路徑

在機組正常運行時，高壓保安油的流動路徑主要包括快關閥、卸荷閥、壓力控制閥、伺服閥和油動機油缸等關鍵組件。高壓保安油的作用是確保油動機和閥門的可靠操作，保持閥門的調節或開啟狀態。

• 2. 高壓保安油進入壓力控制閥

當機組運行時，高壓保安油首先經過快關閥?？礻P(guān)閥是一個電磁閥，用于控制高壓保安油的流動?？礻P(guān)閥的作用是控制高壓保安油是否能夠繼續流向卸荷閥和壓力控制閥。如果快關閥失電，則高壓保安油將被泄掉；如果快關閥帶電，則高壓保安油會繼續向卸荷閥和壓力控制閥流動。

• 3. 快關閥和卸荷閥的配合工作

快關閥帶電后，保安油一部分進入卸荷閥，另一部分則繼續流向壓力控制閥。卸荷閥的作用是克服彈簧力，關閉卸荷閥。通過關閉卸荷閥，保安油可以積聚并繼續向壓力控制閥流動。此時，卸荷閥的關閉確保系統油路的壓力得到維護。

• 4. 壓力控制閥的開啟

高壓保安油繼續流向壓力控制閥SR6MMV。壓力控制閥的主要作用是將來自EH油泵的高壓油傳輸?shù)接蛣訖C，驅動油動機的油缸。具體的開啟過程如下：
在保安油的作用下，壓力控制閥通過其電磁控制裝置或機械操作使得油動機的油腔獲得足夠的壓力。壓力控制閥開啟時，系統內的高壓油會流入油動機的油缸。
對于開關型閥門，試驗電磁閥（或壓力控制閥上的電磁控制）控制油動機的進油，使油動機能夠快速響應開啟或關閉。
對于調節型閥門，伺服閥根據控制系統的指令調整進油量，從而使油動機驅動閥門達到預定的開度位置。

• 5. 壓力控制閥的作用與機組穩定性

在閥門調節的過程中，壓力控制閥SR6MMV的作用至關重要。它確保來自EH油泵的高壓油能有效傳遞到油動機中。壓力控制閥開啟時，油動機通過其伺服系統調節油缸內的油量分配，從而控制閥門的開度。此時，油動機保持穩定，不會因油壓變化而產生不穩定的運動，確保機組負荷或轉速的穩定。

• 6. 快關閥失效的應急處理

若快關閥未能正常動作（例如快關閥故障未能啟動），系統設計中會有旁路彈簧單向閥的備份機制。該單向閥可以在高壓保安油壓泄掉的情況下，確保油路依然能夠保持油流，防止閥門或油動機失去動力。
在這種情況下，卸荷閥前部的油壓會消失，而后部的油壓仍然維持。這時，旁路彈簧單向閥會允許高壓油流動，促使卸荷閥油壓下降，并最終帶動閥門或油動機動作。

• 7. 總結

總的來說，壓力控制閥SR6MMV在高壓保安油作用下的開啟過程是由多個閥門和油路配合實現的，目的是保證油動機能夠在各種情況下正常工作，無論是調節型閥門的精確控制，還是開關型閥門的快速開啟。高壓保安油和快關閥、卸荷閥、壓力控制閥等組件的協作，確保了機組的穩定運行和安全停機。當出現快關閥故障時，旁路彈簧單向閥提供了備用方案，保證了閥門和油動機的可靠動作。
