DF22025機械停機電磁鐵在輻流式汽輪機遮斷停機中的作用
產品介紹人：黃麗 13547079933 0838-2207616

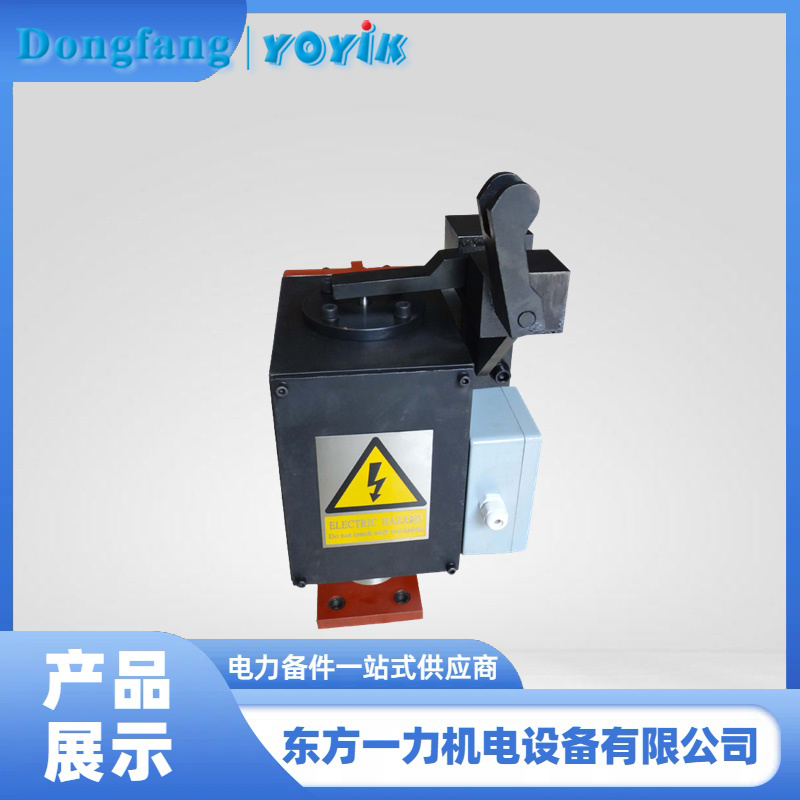

機械停機電磁鐵DF22025的作用與位置
機械停機電磁鐵DF22025是汽輪機緊急停機系統中的重要組成部分，其作用是當機組遇到緊急情況需要立即停機時，提供一個可靠的機械手段來迅速泄掉高壓保安油壓，從而觸發汽輪機的遮斷停機機制。
工作過程
當機組出現異常情況，如超速、振動過大、軸承溫度過高等，ETS（Emergency Trip System，緊急跳閘系統）會檢測到這些異常信號并發出保護動作指令。
收到ETS的停機指令后，機械停機電磁鐵會迅速動作。這通常是通過電磁力使一個機械裝置（如閥芯或活塞）移動來實現的。
機械停機電磁鐵的動作會泄掉高壓保安油壓。這是通過改變油路的通斷狀態，使高壓保安油迅速排放到低壓或回油系統來實現的。
同時，快關閥（遮斷電磁閥）也會帶電動作。這是為了確保在機械停機電磁鐵動作的同時，通過電氣信號進一步確保油路的切斷。
快關閥的動作會泄掉關斷閥的油壓，使關斷閥關閉，從而切斷EH油泵來的高壓油至油動機的通路。
卸荷閥動作：
由于高壓保安油壓的泄掉，卸荷閥腔室內的油壓也會消失。此時，在彈簧力的作用下，卸荷閥的滑塊會下移，泄掉油動機內的高壓油。
這會導致汽門迅速關閉，從而切斷汽輪機的進汽，實現緊急停機。
對于調節型閥門，伺服閥會接收到DEH系統發出的閥位指令為0的信號，并切斷油動機的進油。
對于開關型閥門，雖然它們沒有伺服閥，但試驗電磁閥在緊急停機時不會起到直接作用（因為其主要功能是進行閥門活動試驗）。然而，由于快關閥和卸荷閥的動作，開關型閥門同樣會迅速關閉。
機械停機電磁鐵DF22025在機組遮斷停機過程中起到了至關重要的作用。它通過迅速泄掉高壓保安油壓，觸發了快關閥、卸荷閥等一系列動作，最終實現了汽門的迅速關閉和機組的緊急停機。這一過程是確保汽輪機安全運行的重要措施之一。
