機械停機電磁鐵
產品介紹
機械停機電磁鐵作用：為機組提供緊急狀態下遮斷機組的手段。帶動危急遮斷裝置連桿，泄掉高壓保安油,快速關閉各進汽閥,遮斷機組，保護機組安全。
保安系統的組成
危急遮斷器
危急遮斷裝置
危急遮斷裝置連桿
手動停機機構
復位試驗閥組
機械停機電磁鐵
導油環等
停機電磁鐵的功能
機械停機電磁鐵為機組提供緊急狀態下遮斷機組的手段
各種停機電氣信號都被送到機械停機電磁鐵上使其動作,帶動危急遮斷裝置連桿使危急遮斷裝置的撐鉤脫扣。導致高壓遮斷組件的緊急遮斷閥動作，泄掉高壓保安油，快速關閉各進汽閥，遮斷機組進汽。
即使高壓遮斷組件中的緊急遮斷閥拒動,系統仍能遮斷所有調門、主汽門, 以確保機組安全。
本系統設置的電氣遮斷本身是冗余的, 一旦接受電氣停機信號, ETS使電磁遮斷電磁鐵帶電。
停機電磁鐵配件選擇
電壓選擇：110VDC 220VDC
適用于30-100萬機組
可根據現場需要更換線圈或帶支架全套更換。
電磁鐵重量：帶支架50KG左右，線圈8KG左右。
注意： 我公司配往各大電廠的停機電磁鐵大支架現已停產，已升級過2次，如時間太久的電磁鐵須連支架一起更換，不能單獨更換線圈。

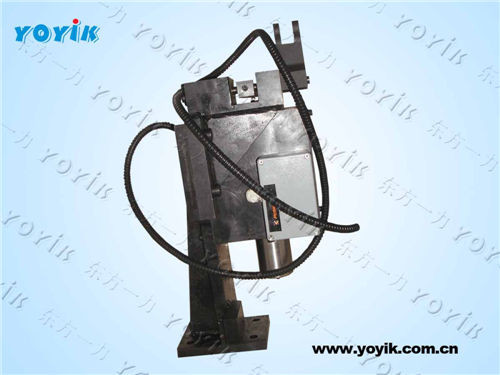

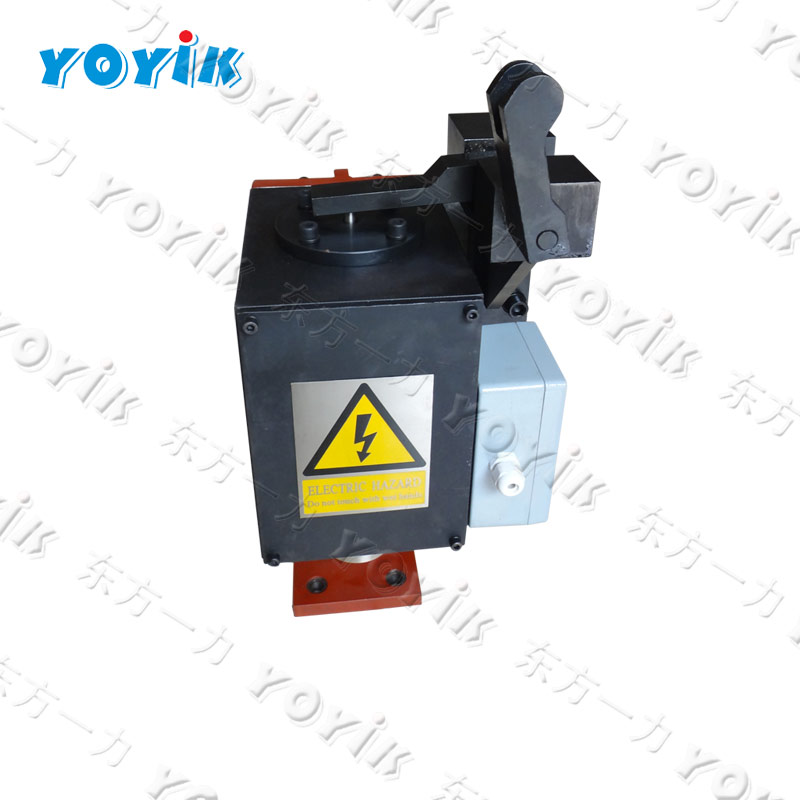

圖片展示
