伺服閥J761-004汽輪機電液伺服閥的構成

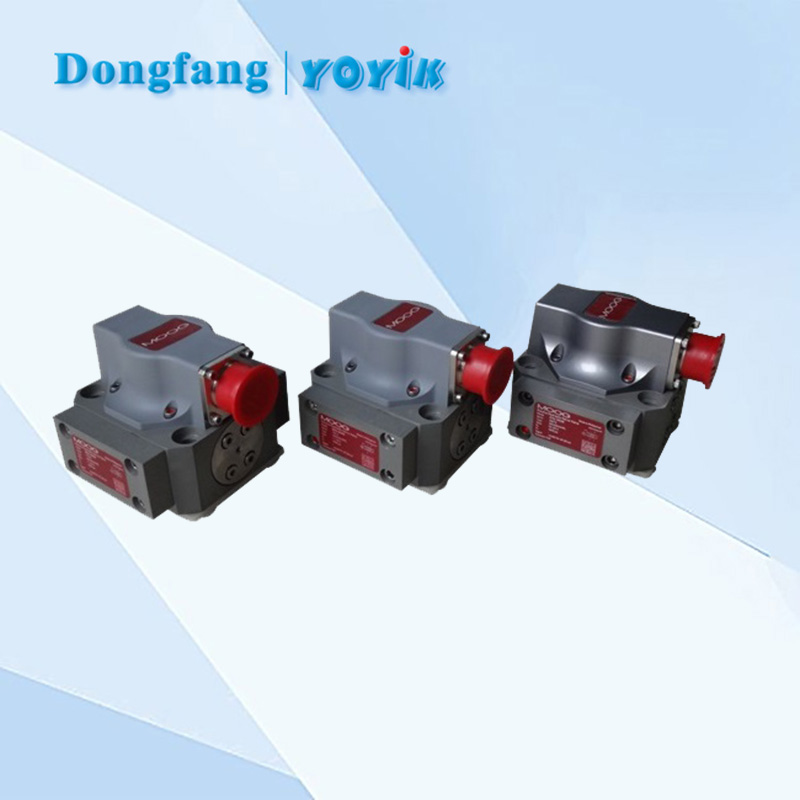

伺服閥J761-004是一款汽輪機電液伺服閥，用于電液控制的裝置，它主要用于控制流體系統中的流量、壓力或方向，以實現精確的運動控制。它的構成如下：
先導級：該伺服閥的先導級是一個對稱的雙噴嘴擋板閥。它包括兩個噴嘴和一個擋板，在輸入的電流指令信號作用下，通過線圈產生磁力，使得擋板發生偏移。擋板的偏移會導致噴嘴流量的變化，進而產生不同的壓力差，使得閥芯朝壓力較低的一側移動。
輸出級：伺服閥的輸出級是一個四通滑閥。根據先導級的信號輸入和擋板的偏移，輸出級控制液壓油的流動方向和流量，以實現對液壓系統中主回路的開關控制。這樣可以控制高壓油進入或退出活塞的上腔或下腔，從而驅動活塞桿的移動。
伺服機構：伺服機構是伺服閥的核心部分，它由電液伺服閥、油缸、濾網、線性位移傳感器(LVDT)以及液壓集成塊組成。電液伺服閥是整個伺服機構的控制部分，負責將電信號轉換為液壓信號，并通過輸出級控制液壓系統。油缸用于裝配活塞和活塞桿，根據液壓信號的控制，實現活塞桿的運動。濾網用于過濾液壓油中的雜質，確保系統正常運行。線性位移傳感器(LVDT)用于檢測活塞桿的位移，并將機械位移轉換為電氣反饋信號，提供位置反饋信息給控制系統。液壓集成塊將伺服閥、油缸和濾網等組件集成在一起，實現緊湊的結構設計和方便的安裝。
機械反饋系統：伺服閥的電液伺服部分還包括一個機械反饋系統。該系統通過將伺服閥的滑閥與線性位移傳感器(LVDT)和反饋控制器相連，實現對閥芯位置的準確檢測和反饋。反饋控制器將位移傳感器輸出的信號與閥位指令進行比較，以調整和控制調節汽閥的開度。
