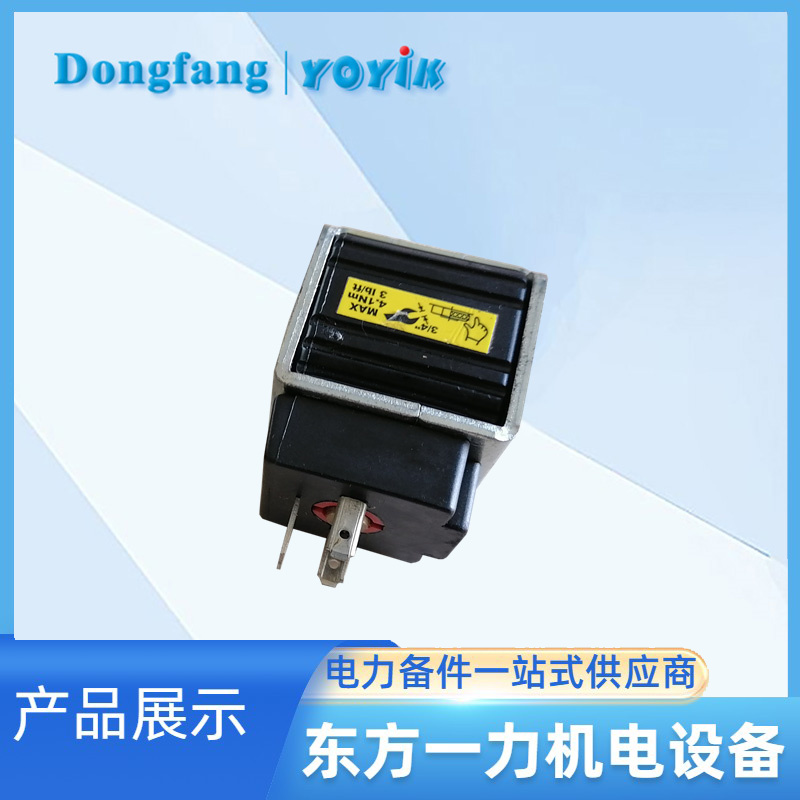

線圈CCP115M配套AST電磁閥用于實現危急遮斷系統的功能
線圈CCP115M與派克旗下的GS020600V和GS021600V電磁閥配套使用，分別控制AST自動停機危急遮斷模塊和OPC超速保護控制模塊。它通過激勵電流的變化，控制相應的電磁閥動作，實現危急遮斷系統的功能，保障汽輪機在異常情況下的安全停機或減負荷控制。
該線圈的作用是通過激勵電流控制相應的電磁閥，實現危急遮斷系統的功能。
動作過程如下：
自動停機危急遮斷（AST）模塊：
在正常運行時，AST電磁閥的線圈CCP115M受到通電勵磁，使得電磁閥關閉。
這樣封閉了AST母管上的抗燃油泄油通道，確保所有蒸汽閥執行機構活塞下腔的油壓建立。
當AST電磁閥失電打開時，總管泄油，導致所有汽閥關閉，從而使汽輪機停機。
超速保護控制（OPC）模塊：
OPC電磁閥的線圈CCP115M在正常運行時是不帶電常閉的，封閉了OPC總管油液的泄放通道。
這樣可以確保調節汽閥和再熱調節汽閥的執行機構活塞下腔建立起油壓。
當OPC控制板動作時，例如轉速達到103%額定轉速，OPC電磁閥的線圈CCP115M會受到通電勵磁（通電）打開，使OPC母管油液泄放。
這樣相應執行機構上的卸荷閥就快速開啟，使調節汽閥和再熱調節汽閥迅速關閉。
