怎么提高位移传感器DET200A的抗干扰能力
位移传感器DET200A为了提高其抗干扰能力，在设计制造和应用中主要采取了以下几方面的措施：
1、传感器本体设计：DET200A传感器在设计上会采用屏蔽技术，其外壳和内部电路都进行了电磁屏蔽处理，有效减少了外部电磁场对传感器内部电路的干扰。
2、信号处理电路：传感器的信号处理电路设计为高输入阻抗，并选用低噪声的电子元件，确保信号在传输过程中不会因为阻抗不匹配而损失过多，同时减少了噪声的干扰。
3、绝缘措施：针对传感器输出阻抗高的情况，DET200A传感器在输出端采取了有效的绝缘措施，确保了传感器与外部电路之间的绝缘电阻满足要求，防止了因外部干扰而产生的信号泄露。
4、传输线路：DET200A传感器的信号传输线路进行了优化设计，考虑了信号衰减和分布电容的影响，必要时采用屏蔽线传输，进一步减少了信号在传输过程中的干扰。
5、一体化结构：传感器将信号处理电路与敏感元件集成于一体，这种一体化设计减少了信号传输路径，也就在一定程度上减少了干扰的引入和传播。
6、集成化和智能化：作为一款高精度的位移传感器，DET200A可能在内部集成了数字化和智能化的处理功能，如数字滤波、定时自校等，这些软件上的抗干扰措施可以在信号处理阶段有效去除噪声和干扰。
7、环境适应性：针对不同的应用环境，DET200A传感器可能通过优化其内部电路和选用适合的元器件，来适应高温、高湿、振动等恶劣环境，提高了其在特定环境下的抗干扰和抗干扰稳定性。

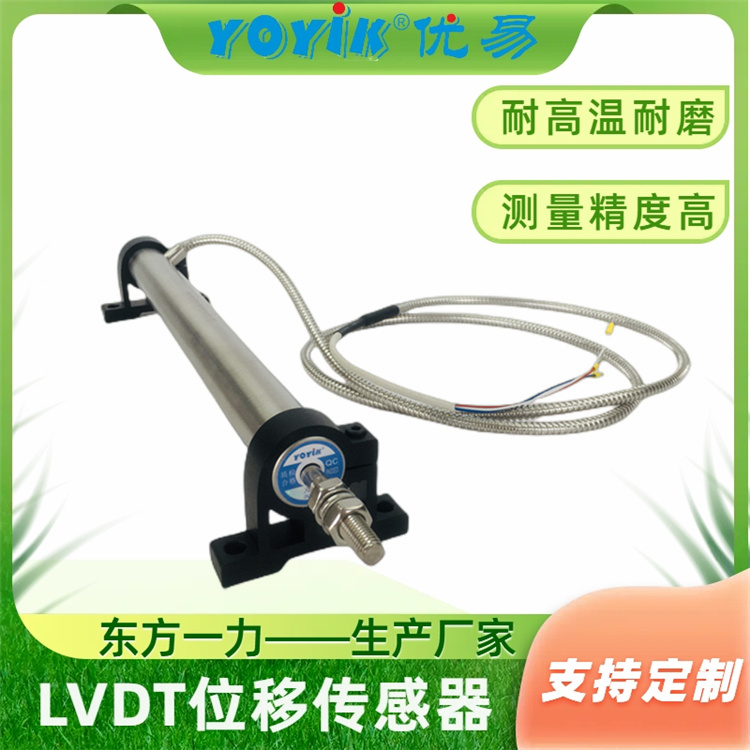

8、产品图片：
