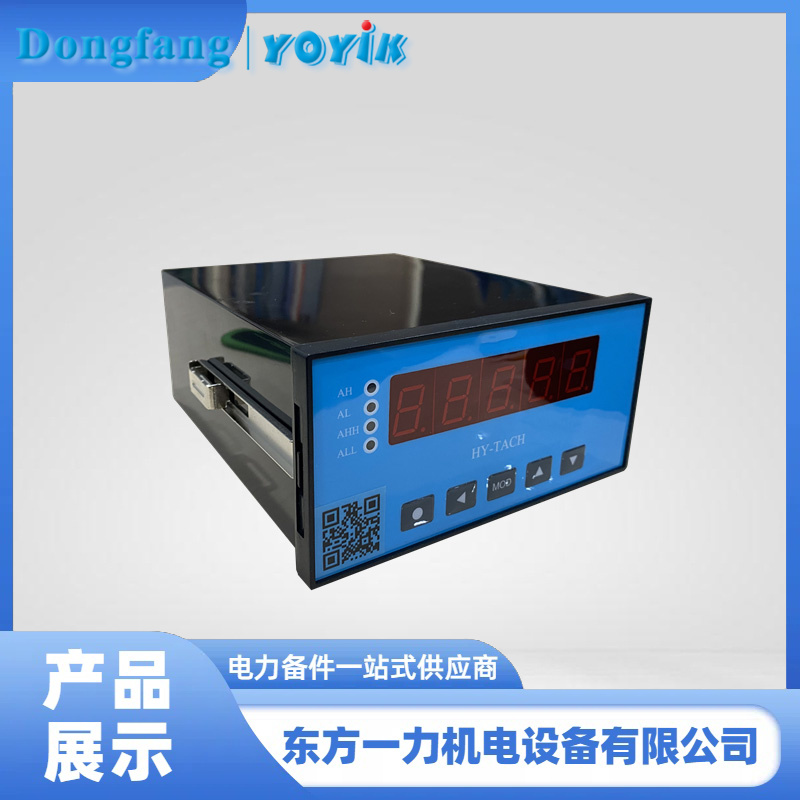

HY-TACH智能转速监视保护仪实时报警超速保护

HY-TACH智能转速监视保护仪的工作原理基于对旋转机械的转速测量、监视和保护。以下是详细的工作原理介绍：

• 工作原理

HY-TACH智能转速监视保护仪通过连接转速传感器来实时测量旋转机械的转速。主要包括以下步骤和原理：

• 信号采集

传感器类型：HY-TACH智能转速监视保护仪可配接S-CZ转速传感器和S-HC齿轮转速传感器。

• 传感器工作原理：

S-CZ转速传感器：通常是磁电式传感器，利用磁场变化感应旋转速度。
S-HC齿轮转速传感器：通过检测齿轮齿的通过次数来测量转速。

• 信号处理

信号输入：传感器将机械旋转速度转换为电信号，输入到HY-TACH智能转速监视保护仪。
信号转换：仪表内部的电子电路将传感器的输入信号转换为可读的数字信号。
数字显示：转换后的信号通过5位数码管显示出当前的转速值，显示范围为-19999～45000转/分。

• 速度测量和显示

测量精度：准确度为±0.02%×n(n为显示仪的示值r/min)±1个字，确保高精度的转速测量。
实时显示：通过前面板的5位数码管，实时显示转速数据。

• 报警功能

两级报警：设有两个独立的报警设定值。当测量的转速超过任一设定值时，相应的报警指示灯亮起，后面板输出开关信号，触发保护机制。
超速保护：当转速超过预设的安全范围时，自动触发超速保护，防止设备损坏。

• 输出接口

电流输出：提供4～20mA的模拟电流输出，电流值正比于转速监控仪的满量程范围(0-45000转/分)，负载≤500Ω。可用于与计算机或其他监控设备连接，进行数据采集和分析。
继电器输出：当转速达到报警设定值时，继电器触点动作，输出AC220V/3A或DC28V/3A的开关信号。

• 参数设置

前面板按键设置：用户可通过前面板按键设置转速报警值、测量范围等参数。设定的参数保存在仪表内，确保操作简便且不需要频繁调整。

• 应用场景

HY-TACH智能转速监视保护仪适用于各种旋转机械的监控和保护，广泛应用于电力、纺织、石油、化工等行业。通过实时监测旋转机械的转速，提供预警和保护信号，确保设备的安全运行。

• 总结

HY-TACH智能转速监视保护仪通过传感器采集旋转机械的转速信号，经过内部处理和转换后，实时显示转速值，并具备报警、保护和输出功能。其高精度的测量、便捷的参数设置和多功能的输出接口，使其成为旋转机械监控和保护的重要工具。
