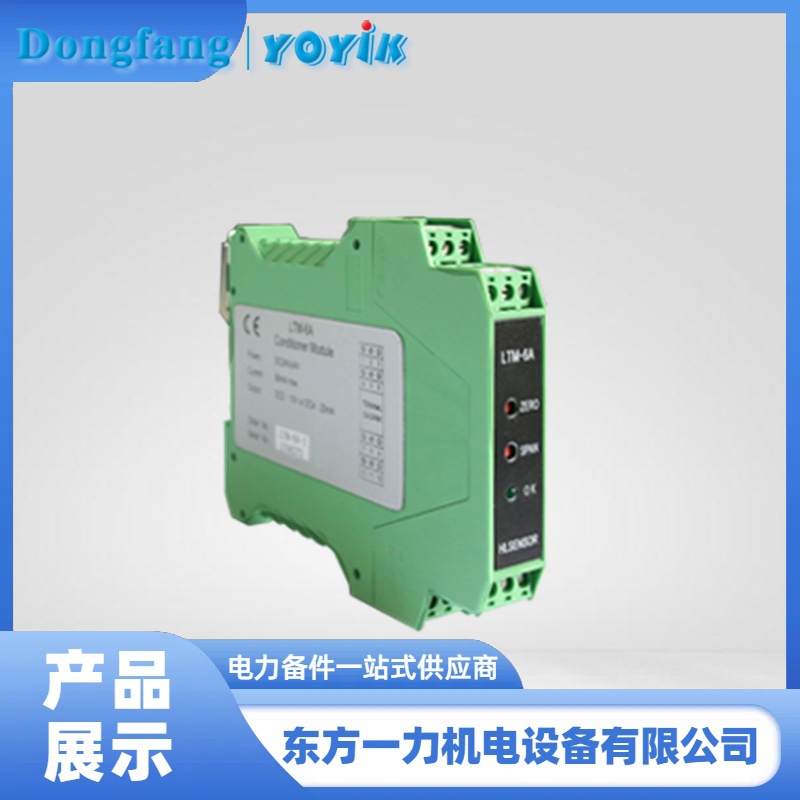

LTM-6A智能位移变送器传感器断线诊断功能设置

LTM-6A智能位移变送器具有传感器断线诊断功能，并允许用户在传感器出现断线故障时，选择输出最小信号或最大信号。这一功能有助于确保系统在传感器故障时能够正确处理并发出警报。下面是详细的设置步骤和说明：

1. 传感器断线诊断功能概述

LTM-6A智能位移变送器在出现传感器断线时，通过设置开关来选择输出信号的类型（最小信号或最大信号）。同时，“OK”灯会闪烁以提示故障状态。该功能可以通过SW1开关进行设置。

• 2. 设置方法

2.1 找到SW1开关
位置：SW1开关通常位于变送器的内部电路板上。在操作之前，确保断电操作，以避免电气危险。
说明：SW1开关可能是一个小型的拨码开关或者跳线开关，用于选择不同的功能设置。
2.2 设置步骤
打开变送器外壳：确保在断电状态下，打开变送器的外壳，以便访问SW1开关。
选择断线信号输出模式：
最小信号模式：如果需要在传感器断线时输出最小信号（例如DC1.0mA或DC0.0V），将SW1开关设置到相应的位置。这通常是通过将开关拨到“最小”标记的位置来实现的。
最大信号模式：如果需要在传感器断线时输出最大信号（例如DC23.0mA或DC10.0V），将SW1开关设置到相应的位置。这通常是通过将开关拨到“最大”标记的位置来实现的。
确认设置：在完成设置后，确保开关的位置稳固，防止在操作中发生位移。
重新装回外壳：将变送器的外壳装回，确保安全固定。
恢复供电：在设置完成后，恢复变送器的电源，并测试以确保设置正常工作。

• 3. 操作提示

检查“OK”灯：当传感器断线时，变送器的“OK”灯将会闪烁。这是对设置是否有效的初步验证。
数据校验：在断线情况下，利用变送器的输出信号（最小或最大）进行系统校验，确保输出符合预期。
记录设置：建议记录下所做的设置，以便在维护或故障排查时参考。

• 4. 注意事项

确保安全：在操作SW1开关时，务必断电，以防触电或损坏设备。
设置确认：在完成设置后，进行必要的功能测试，以确保变送器在传感器断线情况下按设定输出信号。
维护与检查：定期检查SW1开关和相关电路，以确保其正常工作。
通过以上设置方法，LTM-6A智能位移变送器能够在传感器断线时，按照用户的设置输出相应的最小或最大信号，从而保证系统能够及时发现并响应传感器故障。
