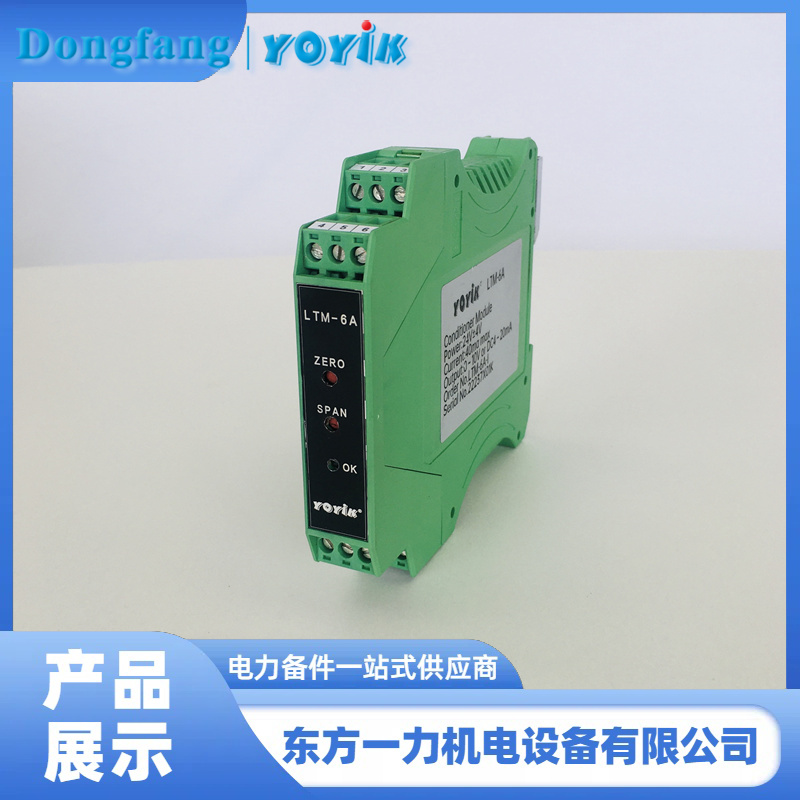

发电厂智能位移变送器LTM-6A断线诊断功能

产品介绍人：黄丽 13547079933 0838-2207616

LTM-6A智能位移变送器的传感器断线诊断功能是其一大核心特性，该功能的设计旨在确保在传感器出现故障，特别是线路断开时，系统能够及时响应并采取相应措施，从而保护下游设备并避免潜在的生产中断或安全事故。

• 工作原理

信号监测：LTM-6A内部集成有精密的信号处理电路，包括振荡器、放大器、解调器和滤波器等，这些组件共同工作以接收并处理来自LVDT（线性可变差动变压器）传感器的信号。在正常情况下，LVDT传感器会输出一个与位移成正比的模拟信号，该信号经过变送器的内部电路处理后，转换为标准的电流或电压输出。
断线检测机制：当传感器线路发生断线时，LVDT输出的信号将发生显著变化，表现为信号消失或严重失真。LTM-6A通过内置的监测电路，能够实时检测这种信号异常。具体来说，监测电路会分析输入信号的幅度、频率或其他特征参数，与预设的正常范围进行比较。
故障响应：一旦监测到传感器信号异常，表明可能存在断线故障，LTM-6A将立即触发故障响应机制。这一机制包括：
输出调整：根据SW1开关的设置，变送器将输出一个预设的最小或最大信号。对于电流输出模式，这可以是DC1.0mA或DC23.0mA；对于电压输出模式，则是DC0.0V或DC10.0V。这一设计旨在向下游设备发出明确的故障指示，以便采取进一步措施。
报警指示：同时，LTM-6A上的“OK”指示灯会开始闪烁，作为视觉报警信号，提醒操作人员注意并检查传感器及其连接线路。
用户配置：SW1开关允许用户根据实际需求选择断线后的输出行为（最小或最大信号），从而增加了设备的灵活性和适用性。

• 实际应用

在实际应用中，传感器断线诊断功能极大地提高了系统的可靠性和安全性。例如，在自动化生产线或精密测量系统中，如果LVDT传感器因线路老化、意外损坏或连接不良而导致信号中断，LTM-6A能够迅速识别并采取措施，避免设备误操作或损坏，同时提醒维护人员及时修复故障。
综上所述，LTM-6A智能位移变送器的传感器断线诊断功能是通过实时监测LVDT传感器的信号状态，结合内置的信号处理电路和故障响应机制来实现的。这一功能不仅提高了设备的故障检测能力，还为用户提供了灵活的配置选项，确保在各种应用场景下都能提供稳定可靠的位移测量服务。
