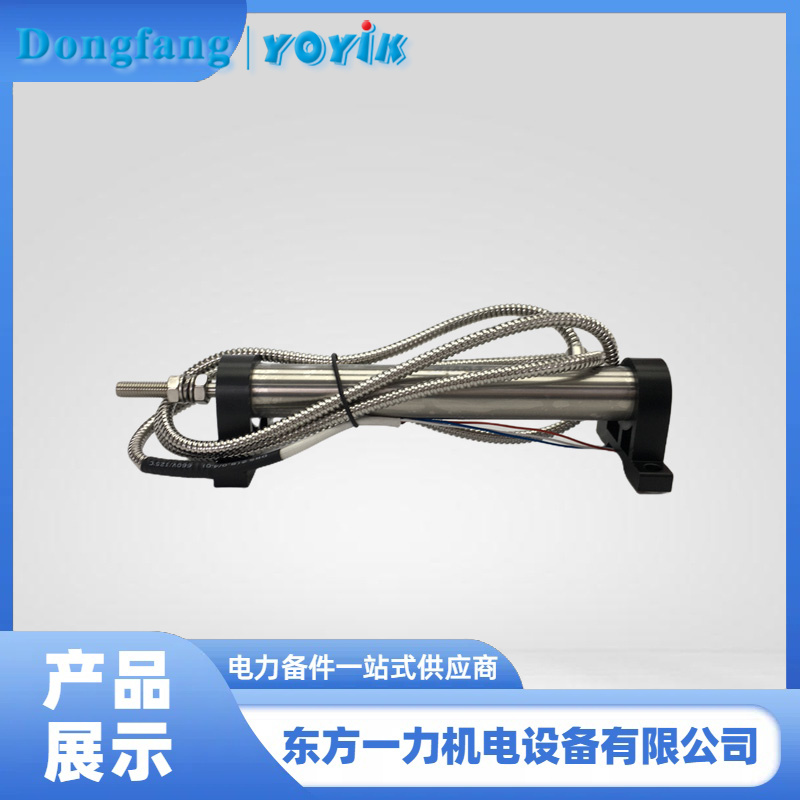

传感器 4000TDGN-100-01-01汽轮机大修调零

在进行LVDT位置传感器4000TDGN-100-01-01调零时，将目标指令设置为“-50%”的主要作用是确保伺服阀能够充分驱动油动机至完全关闭的位置。这一操作的具体意义和原理如下：

目标指令给“-50%”的作用
确保阀门完全关闭：通过向伺服阀发送一个较大的负值指令（如“-50%”），可以确保伺服阀产生足够的力来克服任何可能阻碍阀门完全关闭的因素，比如弹簧反力、摩擦力或是轻微的卡滞现象。这有助于保证蒸汽阀门确实处于完全关闭的状态。
验证机械限位：当油动机被命令移动到最远的关闭方向时，它应该达到设计上的机械限位点。在这个位置上，除了确保阀门完全关闭外，还要求油动机仍保留一定的行程余量（通常为2~3mm）。这样做是为了确保在紧急情况下（如需要快速关闭以防止蒸汽泄漏），油动机能够施加额外的压力顶住阀门，从而提供更好的密封性能。
检查反馈信号准确性：在执行此步骤的同时，还需要观察LVDT的反馈信号是否正确反映了阀门的实际位置。理想情况下，在全关状态下，LVDT应给出相应的最小输出值（通常是接近于零但不完全是零，因为存在微小的行程余量）。如果此时反馈信号不符合预期，则表明可能存在安装不当、传感器故障或其他问题。
为何能保证油动机蒸汽阀门完全关闭？
伺服阀的响应特性：伺服阀根据输入的电信号精确地控制液压油的方向和流量，从而推动油动机活塞移动。给予较大的负值指令意味着伺服阀会尽可能多地供给液压油以驱动油动机朝关闭方向运动，直到遇到物理上的限制（即机械限位）为止。
机械设计保障：汽轮机的设计通常会在阀门完全关闭后留有一定的安全余量，以便在极端条件下也能确保阀门紧密闭合。这种设计考虑到了实际运行中的各种变量，如温度变化引起的热膨胀、长期使用后的磨损等，使得即使在不利条件下也能实现可靠的密封。
反馈机制的重要性：LVDT作为位置传感器，其任务是实时监测并报告油动机的位置状态。通过对LVDT进行正确的调零调幅设置，并结合伺服阀的动作逻辑，可以建立起一个闭环控制系统，确保无论何时发出关闭指令，都能达到预期的效果。

综上所述，通过将目标指令设为“-50%”，不仅可以有效地促使油动机带动蒸汽阀门达到完全关闭的位置，而且还能够检验LVDT位置传感器4000TDGN-100-01-01反馈信号的准确性以及整个系统的响应能力，这对于维持汽轮机的安全稳定运行至关重要。
